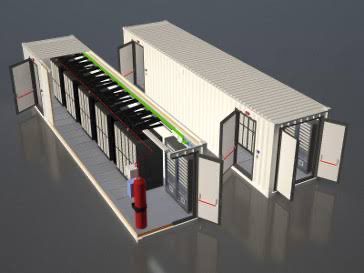

CPD CONTAINERIZED DATA MODULE. CENTRO DE PROCESO DE DATOS / SALA DE SERVIDORES EN CONTENEDOR ISO. MODELOS: OX-DC40 (40’) – LLAVE EN MANO
CPD CONTAINERIZED DATA MODULE. CENTRO DE PROCESO DE DATOS / SALA DE SERVIDORES EN CONTENEDOR ISO. MODELOS: OX-DC20 (20’) – LLAVE EN MANO
1) Concepto Operativo
“CPD contenerizado OVERVOXT: un centro de datos autónomo en formato ISO 20’/40’ con autosuficiencia eléctrica, refrigeración evaporativa exterior + fan-coils interiores, detección VESDA por aspiración, doble extinción (water mist + CO₂ o agente limpio), SCADA/telemetría 24/7 y seguridad anti-intrusión CR3/CR4, listo para desplegar en cualquier ubicación.”
El OVERVOXT OX-DC es un CPD contenerizado (micro data center / edge data center) diseñado para desplegarse en cualquier ubicación y operar sin presencia humana continua, mediante:
•Supervisión remota 24/7
•Registro de parámetros críticos (energía, clima, incendios, accesos)
•Automatización de climatización, alarmas y contingencias
•Acceso físico controlado y trazado
Este enfoque es coherente con el estándar de “data center modular prefabricado” orientado a despliegue rápido y escalabilidad.
2) Plataforma y Envolvente
Base ISO
•OX-DC20: ISO 20’ (6,06 m)
•OX-DC40: ISO 40’ (12,19 m)
•High Cube opcional según densidad térmica / routing superior.
Aislamiento y estanqueidad
•Panel sándwich técnico (térmico/acústico) + barrera antihumedad
•Sellado contra polvo y agua (objetivo tipo IP55 en configuración “high security”)
•Tratamiento anticorrosión para ambientes agresivos (p.ej. marino C5-M)
Suelo técnico + techo técnico
•Suelo técnico (raised floor) para distribución de potencia/aire/cableado y mantenimiento ordenado
•Techo técnico para bandejas, sensores, VESDA, rociado/boquillas, iluminación y conducción de servicios.
3) Sala IT (Racks, distribución y cableado)
•Configuración típica: racks 19” (capacidad según diseño y densidad)
•Pasillos de servicio y zonificación (IT / potencia / refrigeración)
•Bandejas portacables superiores y/o bajo suelo
•Gestión de cableado estructurado y fibra con etiquetado e inventario
4) Autosuficiencia Eléctrica y Continuidad (N+1 opcional)
Arquitectura base (llave en mano)
•Entrada red o acometida externa (trifásica)
•UPS online (racks/armarios dedicados) para continuidad y filtrado eléctrico
•Cuadro general con protecciones selectivas, SPD (sobretensiones), monitorización de consumos
•PDU inteligentes por rack (medición, alarmas, corte remoto opcional)
Autonomía (obligatoria por requisito)
•Grupo electrógeno con ATS (arranque automático)
•Banco de baterías UPS dimensionado a ventana crítica (según carga IT + cooling mínimo)
•Opcional: integración híbrida (solar + baterías) en escenarios remotos
5) Refrigeración: evaporación exterior + fan-coils interior
Objetivo: mantener estabilidad térmica y humedad para operación segura de electrónica.
Configuración propuesta
•Refrigeración líquida (circuito hidráulico) con disipación al exterior mediante evaporación / free-cooling indirecto (según clima y diseño)
•Unidades interiores tipo fan-coil/CRAC hidráulico para impulsión controlada al pasillo (frío/caliente) y modulación por demanda.
•Control por sensores: temperatura por pasillo, retorno, impulsión, humedad, ΔP, alarmas de condensación.
•Redundancia N+1 opcional en bombas/intercambiadores.
6) Detección y Extinción de Incendios (doble sistema)
6.1 Detección muy temprana (VEDA/VESDA – aspiración)
•Detección por aspiración (tipo VESDA) para “very early warning” en salas IT, bajo suelo y/o techo técnico
•Red de tuberías de muestreo, filtros, registro de eventos y niveles de alarma.
6.2 Extinción primaria: Agua nebulizada (Water Mist)
•Sistema de agua nebulizada diseñado para espacios tecnológicos y zonas críticas, con activación automática por lógica de detección.
•Referencias de marco técnico/estándares: NFPA 750 (water mist) y recomendaciones del sector DC (p.ej. EUDCA)
6.3 Extinción secundaria: CO₂ (para volúmenes sin presencia humana)
•Sistema de CO₂ como segunda línea para cámaras o sectores no ocupados (requiere control de accesos/enclavamientos y protocolos estrictos de seguridad).
Opcional recomendado (alternativa a CO₂ para salas IT): agente limpio (NFPA 2001 / ISO 14520) cuando el cliente prioriza “cero riesgo a personas”.
7) Sistema de detección de humo VDA + extracción por aspiración
•Integración del sistema de aspiración (VESDA) con:
•Ventilación/compuertas
•Señalización remota
•Parada controlada de equipos (EPO) según estrategia
•Extracción dirigida de humos en fase inicial (cuando procede) para mejorar visibilidad y control del foco, manteniendo siempre la lógica de “no dañar” la sala IT.
8) Domótica / SCADA / Telemetría (autonomía total)
Control integrado con:
•PLC + pasarela IoT/SCADA
•Registro continuo (históricos exportables)
•Alarmas (correo/SMS/SCADA del cliente)
•Gestión de:
•HVAC y bombas
•UPS/generador/ATS
•Estado racks (temperatura, energía, puerta)
•Incendio (VESDA + panel)
•Intrusión y accesos
•“Modo no-tripulado”: operación normal sin presencia humana; acceso solo con permisos y enclavamientos.
9) Seguridad física anti-vandalismo (hardening)
•Puertas técnicas reforzadas + cerraduras multipunto
•Control de acceso (tarjeta/biometría/código) y registro de eventos
•Protección anti-intrusión certificable (ej. CR3–CR4 según necesidades del cliente)
•Sensores: apertura, vibración, presencia, CCTV interior/exterior
•Rejillas/compuertas anti-manipulación
•Jaula interior opcional para racks/UPS
10) Opcionales OVERVOXT (según misión)
•Filtración de aire (HEPA/ULPA y/o química) para ubicaciones polvorientas/agresivas
•Modo NBQ/CBRN (opcional) para operación en entorno contaminado (no como estándar, sino “mission kit”)
•Blindaje parcial anti-proyectil/anti-fragmentos (según nivel)
•Módulo gemelo: “Power Container” separado (para aislar riesgos y elevar disponibilidad)
📦 Configuraciones recomendadas por tamaño
OX-DC20 (20’)
•Edge DC compacto (racks IT + UPS + HVAC + incendio + seguridad)
•Ideal para: puestos avanzados, telecom, ISR, nodos logísticos, industria remota.
OX-DC40 (40’)
•Mayor densidad, segregación por compartimentos (IT / potencia / HVAC)
•Redundancias N+1 más sencillas
•Ideal para: base táctica, campus industrial, infraestructura crítica.
El precio y peso dado será de los Módulos de datos sin servidores con todos los sistemas de clima, refrigeración, etc.
