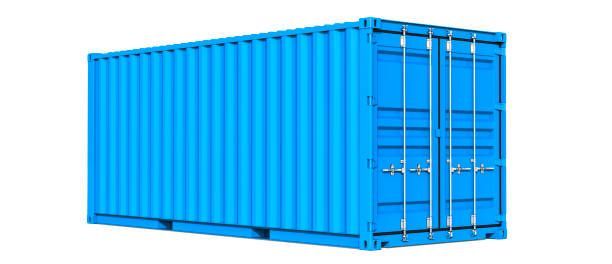

SISTEMA MODULAR DE FILTRACIÓN Y POTABILIZACIÓN DE AGUA CONTENEDOR ISO 20’ – USO MILITAR / INDUSTRIAL / EMERGENCIA

El sistema OVERVOXT Water Purification Module (WPM) es una planta compacta, modular y autónoma de filtración, depuración y potabilización de agua por múltiples etapas, diseñada para su integración en contenedores marítimos ISO de 20 pies.

El sistema permite tratar agua procedente de:

•Agua dulce superficial (ríos, lagos, embalses)

•Agua subterránea

•Agua contaminada biológica o químicamente

•Agua salobre

•Agua de mar (configuración RO-HP)

•Entornos NBQ / emergencia / desastre

•Uso militar desplegable

•Uso industrial continuo

Integra bombas de captación, presurización, filtración multietapa, carbón activo, membranas de ósmosis inversa, desinfección final y control automatizado, garantizando producción continua de agua potable o agua técnica industrial según configuración.

Sistema preparado para operación:

•Continua 24/7

•Despliegue rápido en campo

•Funcionamiento autónomo o integrado en infraestructuras

•Condiciones extremas (polvo, calor, humedad, entorno militar)

2. ARQUITECTURA GENERAL DEL SISTEMA

El módulo está dividido en bloques funcionales:

1.Captación y pretratamiento

2.Filtración primaria multietapa

3.Filtración por carbón activo

4.Microfiltración / Ultrafiltración

5.Ósmosis inversa (RO / RO-HP)

6.Remineralización (modo potable)

7.Desinfección final (UV + dosificación)

8.Almacenamiento y bombeo de salida

9.Sistema de control automático

10.Protecciones y seguridad

3. ETAPAS DE FILTRACIÓN

ETAPA 1 — CAPTACIÓN Y FILTRACIÓN GRUESA

•Bomba de captación autocebante de alta resistencia

•Prefiltro de malla inox 200–500 micras

•Separador de sólidos pesados

•Eliminación de arenas, sedimentos, partículas grandes

Objetivo: proteger el sistema y estabilizar caudal

ETAPA 2 — FILTRACIÓN MULTICAPA (ARENA / ZEOLITA / GRAVA)

•Filtro presurizado multicama

•Eliminación de turbidez

•Reducción de sólidos suspendidos

•Reducción de hierro y manganeso

Grado filtración: 20–50 micras

ETAPA 3 — FILTRACIÓN DE CARBÓN ACTIVO

•Carbón activo granular de alta pureza

•Eliminación de:

•Cloro

•Compuestos orgánicos

•Hidrocarburos

•Olores / sabores

•Contaminantes químicos ligeros

Protege membranas RO

ETAPA 4 — MICROFILTRACIÓN / ULTRAFILTRACIÓN

•Membranas 0.1 – 0.01 micras

•Eliminación de:

•Bacterias

•Protozoos

•Microplásticos

•Turbidez residual

ETAPA 5 — ÓSMOSIS INVERSA

Configuración según uso:

RO Estándar (agua dulce / salobre)

RO Alta presión (agua de mar)

Elimina:

•Sales disueltas

•Metales pesados

•Virus

•Contaminantes químicos

•Sustancias NBQ hidrosolubles

•Conductividad elevada

Rechazo salino: 95–99.7%

ETAPA 6 — REMINERALIZACIÓN (MODO POTABLE)

•Ajuste de pH

•Aporte controlado de minerales

•Mejora estabilidad química del agua

ETAPA 7 — DESINFECCIÓN FINAL

Sistema redundante:

•Reactor UV de alta intensidad

•Dosificación automática (cloro / dióxido de cloro / plata según misión)

•Eliminación final microbiológica

4. SISTEMA DE BOMBEO

El sistema integra:

•Bomba de captación

•Bomba de transferencia

•Bomba de alta presión para RO

•Bomba de distribución

•Bomba de retrolavado automático

Características:

•Funcionamiento continuo industrial

•Protección contra marcha en seco

•Variadores de frecuencia

•Construcción anticorrosión

•Versiones inox / militar reforzada

5. SISTEMA DE CONTROL

Panel industrial integrado:

•PLC industrial

•Pantalla HMI

•Sensores:

•Presión

•Caudal

•Conductividad

•pH

•Turbidez

•Nivel depósitos

•Control automático de:

•Lavados

•Dosificación

•Producción

•Alarmas

•Registro de datos

•Modo remoto opcional

6. CONTENEDOR 20 PIES – CONFIGURACIÓN

Producción típica:

•5.000 — 20.000 L/día (configurable)

•Versión RO mar: 3.000 — 10.000 L/día

Diseñado para:

•Bases militares pequeñas

•Operaciones móviles

•Emergencias

•Hospitales de campaña

•Uso industrial ligero

Incluye:

•Planta completa compacta

•Depósitos integrados

•Cuadro eléctrico

•Iluminación técnica

•Sistema anti vibración

•Aislamiento térmico

•Transporte rápido

7. CONTENEDOR 40 PIES – CONFIGURACIÓN

Producción típica:

•20.000 — 80.000 L/día

•Versión RO mar: hasta 60.000 L/día

Diseñado para:

•Bases militares permanentes

•Campamentos

•Operaciones logísticas

•Industria

•Municipios pequeños

•Plantas de emergencia

Permite:

•Operación continua 24/7

•Redundancia

•Mayor almacenamiento

•Configuración dual (potable + técnica)

8. CONDICIONES DE OPERACIÓN

•Temperatura: -20°C a +55°C

•Ambiente húmedo / salino

•Polvo / arena / entorno desértico

•Funcionamiento continuo

•Preparado para transporte marítimo / terrestre / aéreo

•Protección industrial / militar

9. OPCIONES DISPONIBLES

•Configuración NBQ (protección química)

•Desalinización marina completa

•Sistema solar híbrido

•Grupo electrógeno integrado

•Automatización total

•Sistema remoto satelital

•Redundancia militar

•Blindaje / EMP opcional

•Versiones civiles certificables

•Producción ampliada modular

10. APLICACIONES

Militar

•Bases desplegables

•Operaciones expedicionarias

•Misiones en zonas sin agua potable

•Emergencias NBQ

•Campamentos tácticos

•Apoyo logístico

Civil / Industrial

•Industria

•Construcción

•Minería

•Municipios

•Emergencias

•Catástrofes naturales

•Potabilización autónoma
